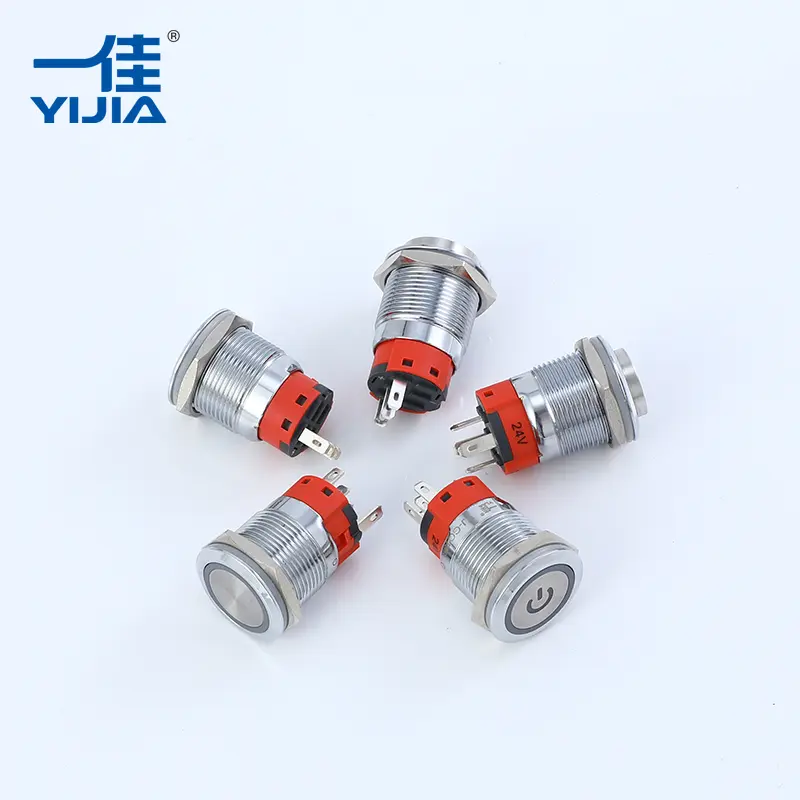

Podświetlany przełącznik przyciskowy

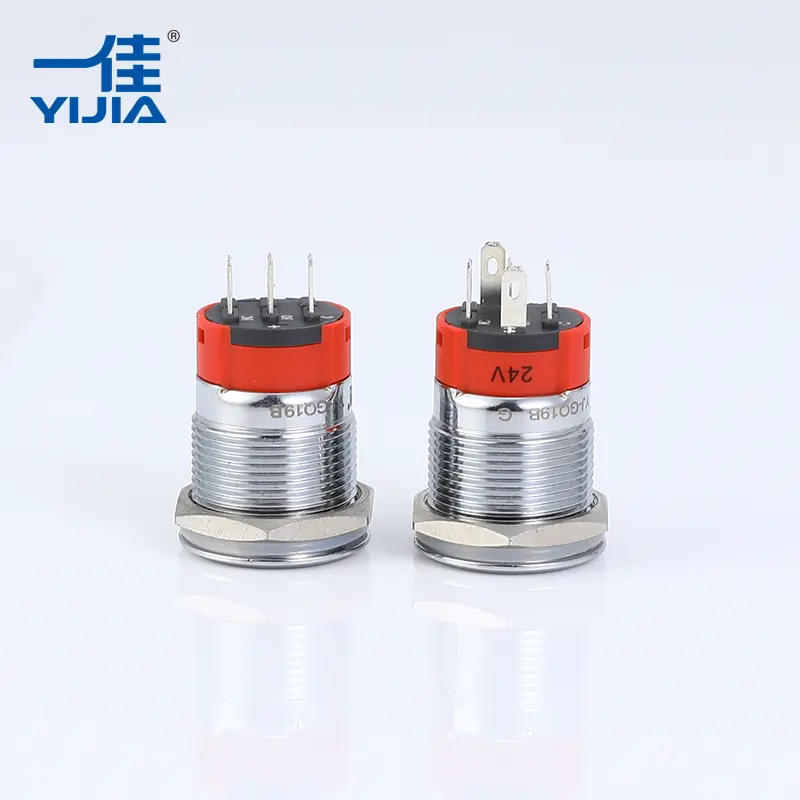

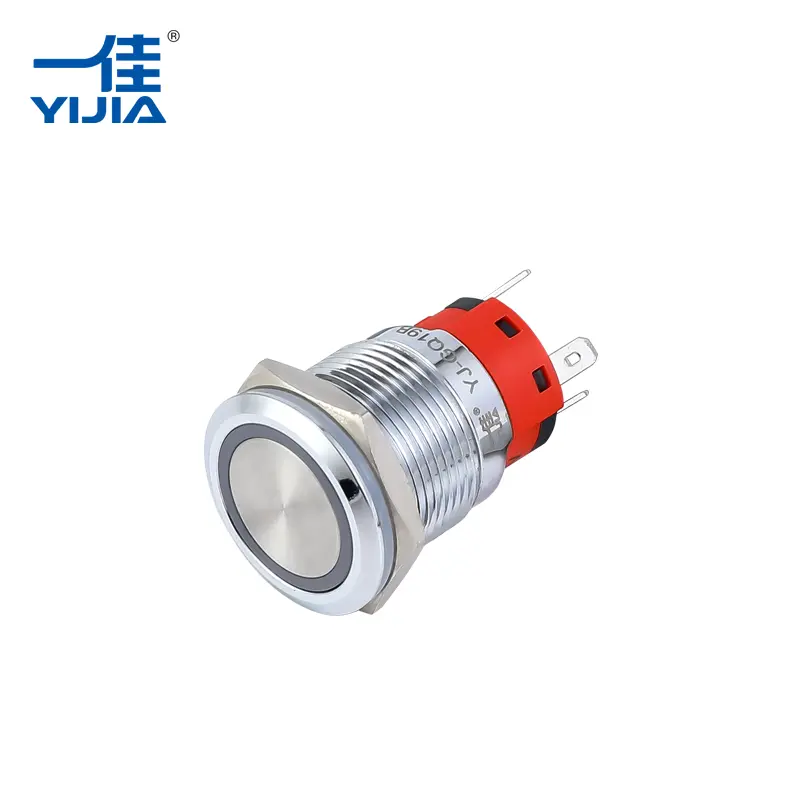

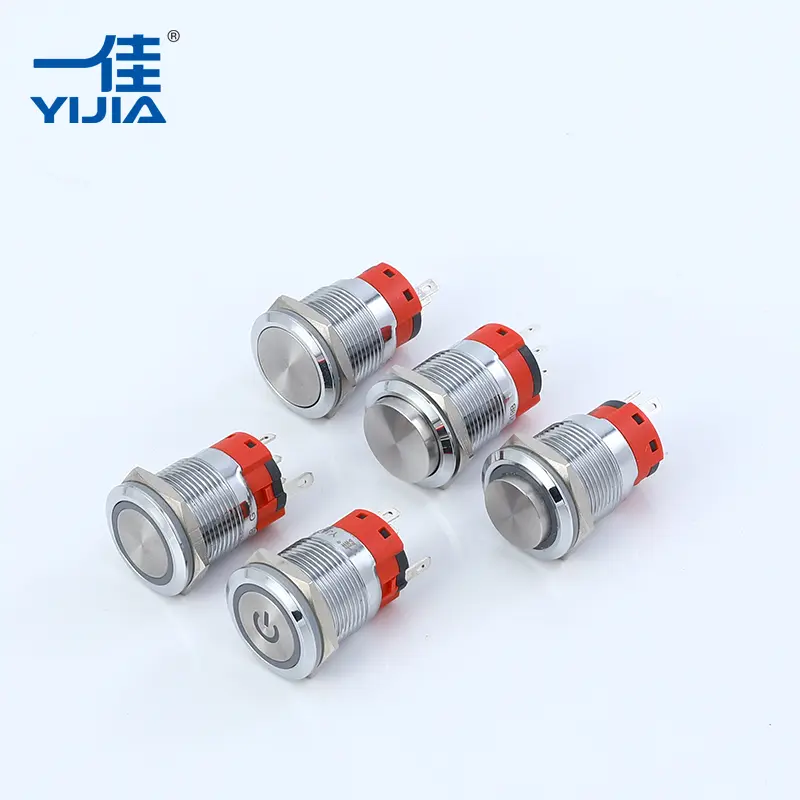

Podświetlany przełącznik przyciskowy firmyYijiaintegruje sterowanie ręczne z sygnalizacją wizualną. Jednostki te są wyposażone w diody LED o dużej mocy, zasilane przez wielkoformatowe chipy, które zwiększają odporność na przepięcia i wydłużają żywotność. Wbudowany rezystor redukujący napięcie eliminuje potrzebę stosowania dodatkowych komponentów, upraszczając projektowanie obwodów i zmniejszając ogólne koszty montażu. Przełączniki te, wykonane z materiałów takich jak stal nierdzewna i styki ze stopu srebra, zapewniają niską rezystancję styku i wysoką przewodność elektryczną.

Kluczowe funkcje

• Dioda LED o wysokiej jasności: chipy LED o długiej żywotności zapewniają wyraźne wskazanie stanu nawet w warunkach dużego oświetlenia otoczenia.
• Niezawodny system styków: Styki ze stopu srebra zmniejszają rezystancję do 50 m\ Omega, zapewniając stabilną transmisję sygnału zarówno w zastosowaniach wysoko, jak i niskoprądowych.
• Solidna konstrukcja: wybór korpusów z chromowanego mosiądzu lub stali nierdzewnej zapewnia doskonałą odporność na korozję i uderzenia fizyczne.

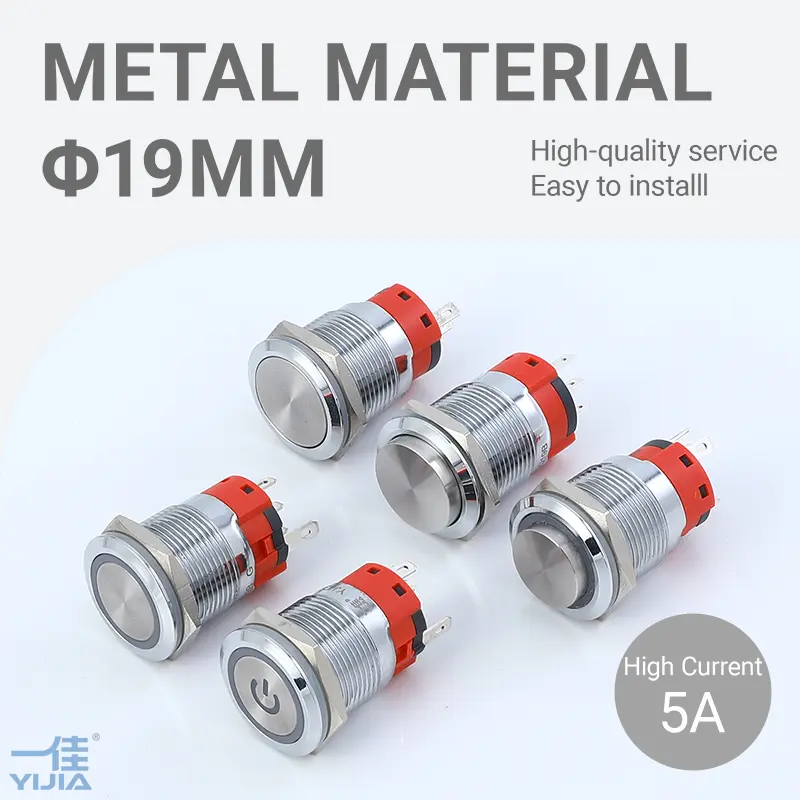

• Różnorodne opcje montażu: Dostępne w wielu standardowych średnicach, w tym 16 mm, 19 mm, 22 mm i 25 mm, aby dopasować się do różnych wymagań panelu.
• Doskonała ochrona: stopień ochrony IP65 zapewniający odporność na kurz i wodę, odpowiedni do wymagających zastosowań przemysłowych.

Dane techniczne

Rozmiar otworu montażowego: 16mm / 19mm / 22mm / 25mm

Materiał powłoki: stal nierdzewna / chromowany mosiądz / tworzywo konstrukcyjne

Konfiguracja styków: 1NO1NC / 2NO2NC / 1NO / 1NC

Tryb pracy: chwilowy (samoczynny reset) lub zatrzaskowy (samoblokujący)

Obciążalność prądowa: obsługa wysokiego prądu do 15A lub 18A

Napięcie diody LED: waha się od 3 V do 220 V (kompatybilne z AC/DC)

Trwałość mechaniczna: testowana przez 500 000 cykli

Żywotność elektryczna: znamionowa na 100 000 cykli

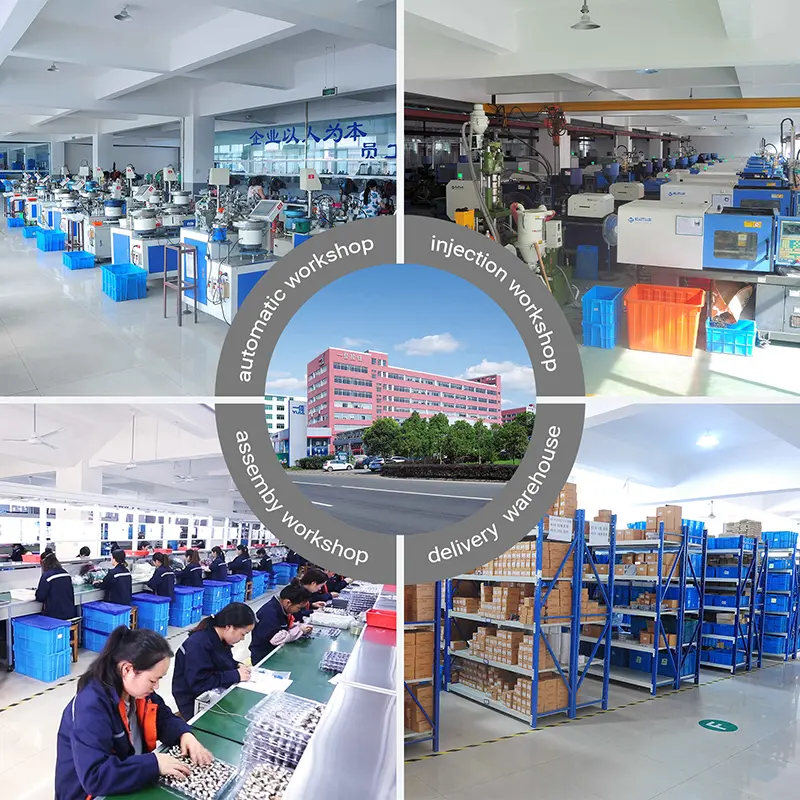

Siła produkcyjna

Yijia Industrial Electrical Co., Ltd. wykorzystuje zaawansowany sprzęt produkcyjny i nowoczesny system zarządzania. Nasz proces produkcyjny jest ściśle regulowany przez międzynarodowy system zarządzania jakością ISO9001, aby zapewnić, że każdy podświetlany przełącznik przyciskowy spełnia profesjonalne standardy.

• Certyfikowana jakość: Nasza linia produktów otrzymała międzynarodowe certyfikaty CCC, CE i RoHS.
• Globalny zasięg: Dzięki wieloletnim badaniom międzynarodowego rynku energoelektroniki projektujemy produkty, które spełniają zarówno wymagania importowanego, jak i niezależnego rynku badawczo-rozwojowego.
• Możliwości OEM/ODM: zapewniamy niestandardowe wytrawianie symboli, specjalne mocowania gniazd przewodów i dostosowane materiały obudowy, aby wspierać Twój specyficzny branding lub potrzeby techniczne.

Zastosowania przemysłowe

Podświetlany przełącznik przyciskowy jest szeroko stosowany w różnych sektorach ze względu na jego wszechstronność i wytrzymałą konstrukcję:

Systemy sterowania: Idealny do konsol, szaf sterowniczych i skrzynek rozdzielczych.

Działanie mechaniczne: Często stosowane w maszynach CNC i zautomatyzowanych liniach produkcyjnych.

Oprzyrządowanie: Niezawodne działanie sprzętu testującego i tablic przyrządów medycznych.

Przewodnik wyboru zamówień publicznych

Aby mieć pewność, że otrzymasz najbardziej odpowiedni podświetlany przełącznik przyciskowy do swojej aplikacji, prosimy o potwierdzenie następujących wymagań technicznych podczas wysyłania zapytania:

1. Wymiary montażowe: (np. 16 mm, 22 mm)
2. Wymagania dotyczące prądu obciążenia: (np. 7 A, 15 A)

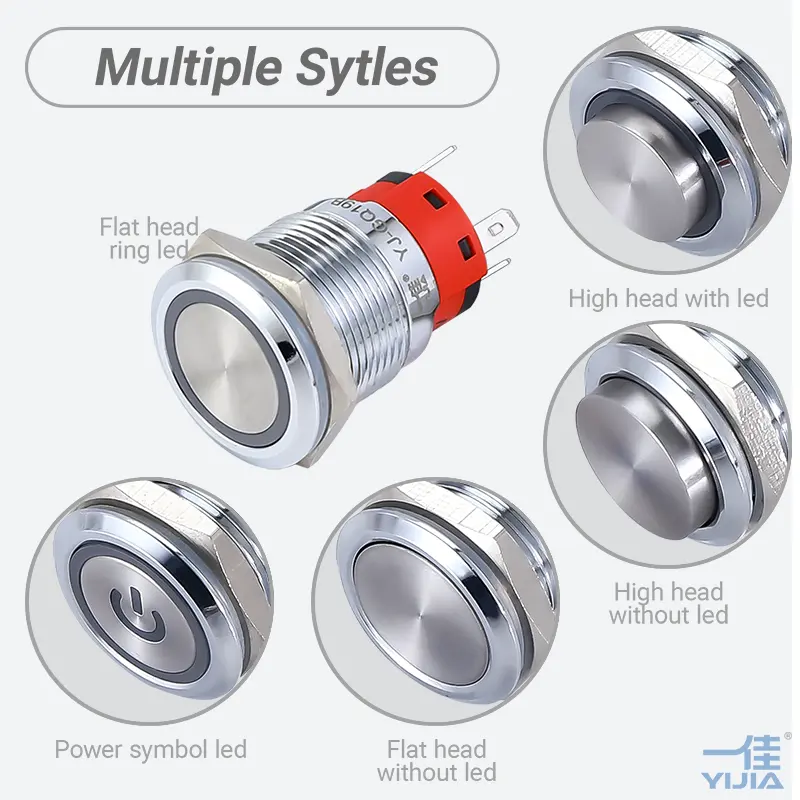

3. Styl głowy: (płaska głowa, wysoka głowa lub dostosowany symbol)
4. Tryb pracy: (chwilowy lub zatrzaskowy)

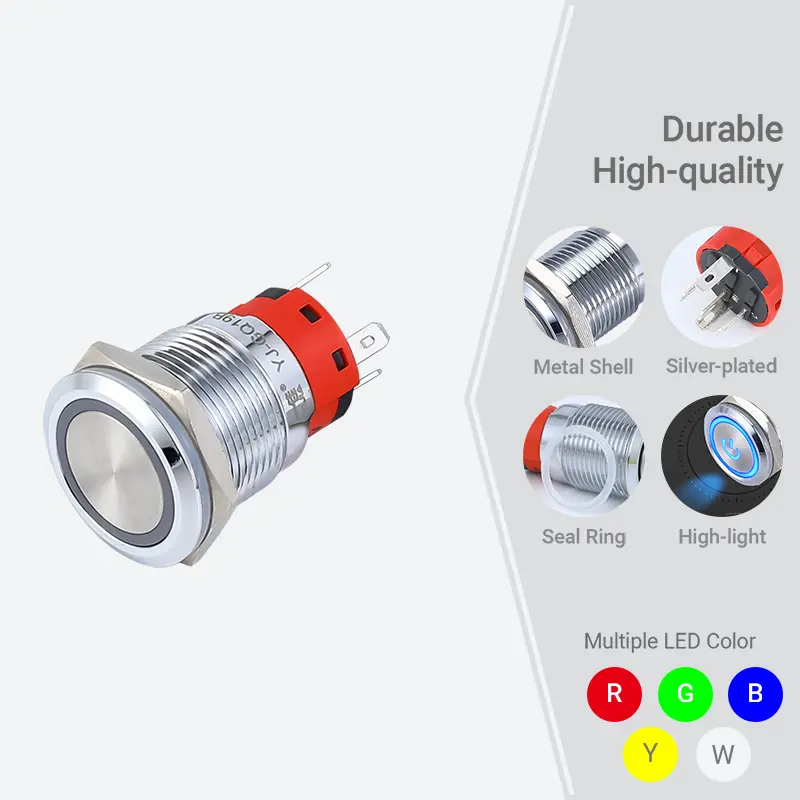

5. Parametry diody LED: Wymagane napięcie i kolor (czerwony, zielony, niebieski, żółty, biały)
6. Materiał powłoki: (stal nierdzewna lub chrom pokryty mosiądzem)

Często zadawane pytania

Czy dioda LED wymaga zewnętrznego rezystora?

Nie, podświetlany przełącznik przyciskowy Yijia zawiera wbudowany rezystor redukujący napięcie. Wystarczy podłączyć odpowiednie napięcie do pinów LED.

Czy te przełączniki nadają się do użytku na zewnątrz?

Tak, dzięki stopniowi ochrony IP65 przełączniki te są chronione przed kurzem i rozpryskami wody, co czyni je niezawodnymi w przypadku większości zewnętrznych paneli sterowania.

Jaka jest zaleta styków ze stopu srebra?

Stop srebra zapewnia doskonałą przewodność elektryczną i odporność na utlenianie w porównaniu ze standardową miedzią, co zapewnia dłuższą żywotność elektryczną i bardziej stabilną wydajność przełączania.

Funkcje i zalety

● Rozmiar wielu otworów montażowych 16 mm/19 mm/22 mm/25 mm

● Obudowa z chromowanego mosiądzu/stali nierdzewnej

● Wysoka wydajność prądowa 18A/15A

● Struktura styków 1NO/1NC/1NO1NC/2NO

● Wysokiej jakości styk ze stopu srebra

● Niższa rezystancja styku ≤50 mΩ

● Żywotność mechaniczna 500 000 cykli

● Żywotność elektryczna wynosząca 100 000 cykli

● 50 000 godzin żywotności diod LED o wysokiej jasności

● Poziom ochrony IP65

● CCC,TUV,CE

● RoHS, Zasięg (dostosowany)

● Najlepsza cena i wysoka wydajność

● Profesjonalne materiały eksploatacyjne do przełączników przyciskowych o wysokim natężeniu

● Wsparcie dla OEM/ODM

Jak wybrać odpowiedni rodzaj metalowego przycisku

Odpowiedz na poniższe pytanie i wyślij je do nas, a my wybierzemy dla Ciebie odpowiedni typ.

Pytanie i przykład

① Wymiary przycisku do zainstalowania: 16mm.

② Prąd obciążenia, który musisz kontrolować: 7A.

③ rodzaj części głowicy: głowica płaska bez światła.

④ wybierz strukturę styków: 1NO/1NC/1NO1NC/2NO.

⑤ Tryb pracy: chwilowy lub zatrzaskowy.

⑥ Napięcie i kolor diody LED (w razie potrzeby dioda LED): DC 24V ZIELONY.

⑦ wybierz materiał powłoki: stal nierdzewna lub chrom pokryty mosiądzem.

⑧ Specjalne życzenie: wodoodporny, niestandardowy symbol, potrzebne gniazdo...
