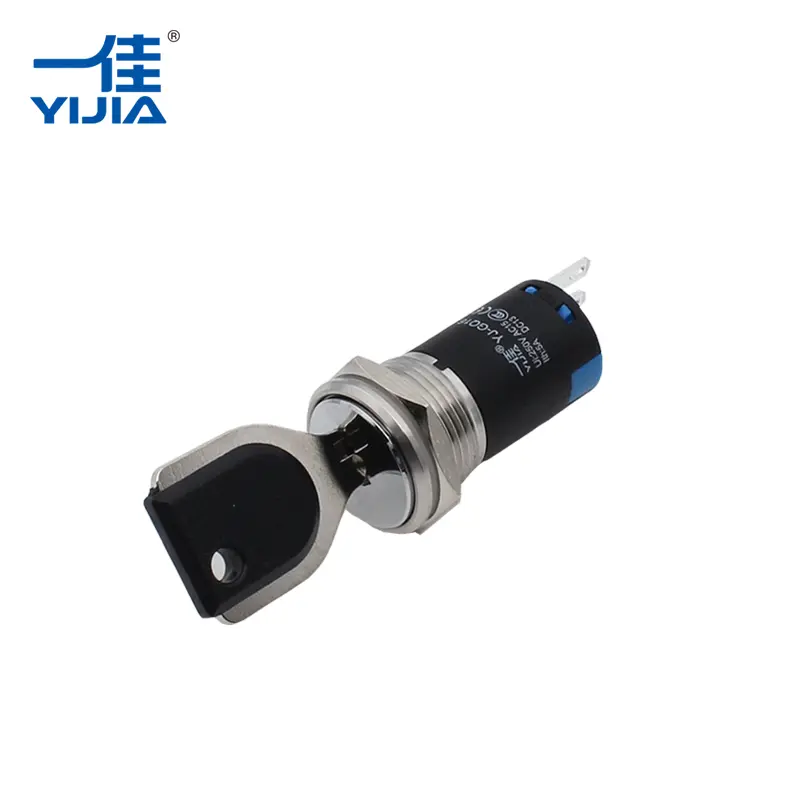

YIJIA bada, w jaki sposób materiały kontaktowe i konstrukcja mechaniczna wpływają na żywotnośćDwukierunkowy przełącznik kluczykowyw zastosowaniach sterowania przemysłowego.
W wielu elektrycznych systemach sterowania oczekuje się, że przełącznik wykona tysiące operacji, zachowując stabilną transmisję sygnału. O trwałości wyłącznika kluczykowego decyduje nie tylko jego konstrukcja zewnętrzna, ale także drobne szczegóły wewnętrzne, w tym dobór materiału styków i kąt obrotu mechanizmu napędowego.
W przypadku sprzętu wymagającego kontrolowanego dostępu lub przełączania dwukierunkowego konstrukcja dwukierunkowego przełącznika kluczykowego odgrywa ważną rolę w równoważeniu wygody obsługi, niezawodności elektrycznej i długoterminowej wydajności.
Wewnątrz stacyjki punkty kontaktowe odpowiadają za przekazywanie sygnałów elektrycznych. Za każdym razem, gdy przełącznik jest obracany, styki te łączą się i ponownie rozdzielają. W przypadku długich okresów eksploatacji powtarzające się ruchy mechaniczne mogą powodować zużycie, utlenianie lub niestabilność połączeń, jeśli materiał styku nie jest odpowiedni.
Styki ze stopu srebra są szeroko stosowane w przełącznikach przemysłowych, ponieważ srebro ma doskonałą przewodność elektryczną i może utrzymać niezawodną wydajność styku podczas wielokrotnego przełączania.
Zalety srebrnych materiałów kontaktowych obejmują:
| Funkcja | Wpływ na wydajność przełącznika |
|---|---|
| Wysoka przewodność elektryczna | Pomaga utrzymać efektywną transmisję prądu |
| Dobra odporność na zużycie kontaktowe | Obsługuje dłuższą żywotność |
| Stabilna wydajność przełączania | Redukuje zakłócenia sygnału |
| Nadaje się do częstej pracy | Obsługuje powtarzające się cykle mechaniczne |
W dwukierunkowym przełączniku kluczykowym układ styków musi dokładnie reagować, gdy klucz obraca się między dwoma położeniami. Stabilny materiał stykowy pomaga zapewnić, że każde działanie przełączające tworzy spójne połączenie elektryczne.
Kąt indeksowania odnosi się do odległości obrotu wymaganej, aby mechanizm klucza mógł przemieścić się z jednego położenia do drugiego. Kąt indeksowania 90° oznacza, że przełącznik kończy zmianę położenia poprzez obrót o ćwierć obrotu.
Taka konstrukcja zapewnia wyraźne oddzielenie dwóch stanów pracy. Kiedy klucz obróci się o 90 stopni, wewnętrzny mechanizm krzywkowy przesuwa styki w inne położenie, tworząc nowy stan obwodu.
Związek pomiędzy ruchem a kontrolą można rozumieć jako:
| Pozycja obrotowa | Akcja wewnętrzna | Wynik elektryczny |
|---|---|---|
| Pozycja wyjściowa | Kontakt pozostaje w oryginalnym stanie | Oryginalny obwód aktywowany |
| Obrót o 90° | Mechanizm krzywkowy zmienia położenie styku | Aktywowano obwód alternatywny |
| Ruch powrotny | Mechanizm resetuje położenie styków | Przywrócono poprzedni stan |
Stały kąt pomaga operatorom rozpoznać wybraną pozycję, jednocześnie zmniejszając niepewność ruchu pomiędzy dwoma stanami sterowania.
Trwałość elektryczna jest ściśle powiązana z dokładnością mechaniczną. Przełącznik kluczykowy ze słabą kontrolą położenia może powodować niepotrzebne naprężenia części wewnętrznych, co prowadzi do szybszego zużycia.
Dobrze zaprojektowanyDwukierunkowy przełącznik kluczykowyzwykle łączy w sobie kilka elementów:
Gdy te elementy współpracują, przełącznik może utrzymać spójne działanie nawet przy częstym użytkowaniu.
W przypadku urządzeń przemysłowych kluczowe jest nie tylko to, czy przełącznik może wykonać jedną operację, ale czy będzie mógł nadal działać dokładnie po tysiącach cykli.
Wiele maszyn wymaga prostego, ale kontrolowanego przełączania między dwoma stanami. Konstrukcja klucza dwukierunkowego zapewnia proste rozwiązanie, ponieważ operator może wybrać jeden z dwóch predefiniowanych stanów.
Typowe przykłady obejmują:
W porównaniu ze zwykłymi przełącznikami, konstrukcje obsługiwane kluczem zapewniają również wyższy poziom kontroli, ponieważ tylko autoryzowani użytkownicy posiadający właściwy klucz mogą zmieniać ustawienia.
Dzięki temu nadają się do stosowania w urządzeniach, w których przypadkowe działanie może mieć wpływ na procesy produkcyjne lub ustawienia systemu.
Wewnętrzna struktura przełącznika kluczykowego określa, jak płynnie ruch mechaniczny przekształca się w działanie elektryczne.
Typowy proces przełączania obejmuje:
Jeśli nacisk styku jest zbyt niski, połączenie elektryczne może stać się niestabilne. Jeśli ruch mechaniczny jest zbyt sztywny, części wewnętrzne mogą podlegać niepotrzebnym naprężeniom.
Zrównoważony projekt pomaga osiągnąć:
| Element projektu | Funkcjonować |
|---|---|
| Kontrola ciśnienia kontaktowego | Utrzymuje stabilne połączenie elektryczne |
| Mechanizm sprężynowy | Zapewnia spójne sprzężenie zwrotne dotyczące ruchu |
| Obrotowy system pozycjonowania | Zapewnia dokładne punkty przełączania |
| Obudowa ochronna | Zmniejsza wpływ na środowisko |
Szczegóły te bezpośrednio wpływają na niezawodność wyłącznika podczas codziennej pracy.
Przemysłowe komponenty sterujące często stawiają czoła trudnym warunkom. Zmiany temperatury, kurz, wibracje i częsta obsługa mogą mieć wpływ na działanie przełącznika.
Trwała konstrukcja przełącznika kluczykowego uwzględnia:
Metalowa konstrukcja powszechnie stosowana w przemysłowych przełącznikach kluczykowych zapewnia dodatkową ochronę przed uderzeniami fizycznymi. W połączeniu ze srebrnymi materiałami stykowymi pomaga stworzyć bardziej stabilne rozwiązanie do zastosowań długoterminowych.
Przed wyborem przełącznika projektanci sprzętu zwykle biorą pod uwagę kilka praktycznych czynników:
| Namysł | Znaczenie |
|---|---|
| Liczba pozycji | Określa dostępne możliwości sterowania |
| Kąt obrotu | Definiuje ruch i pozycjonowanie operatora |
| Materiał kontaktowy | Wpływa na niezawodność elektryczną |
| Częstotliwość robocza | Wpływa na oczekiwaną żywotność |
| Środowisko instalacyjne | Określa wymagania konstrukcyjne |
W przypadku systemów wymagających dwóch wyraźnych stanów pracy, konstrukcja z indeksem 90° może zapewnić przewidywalną i łatwą do zrozumienia metodę sterowania.
W miarę jak urządzenia przemysłowe stają się coraz bardziej zautomatyzowane, elementy sterujące muszą zapewniać zarówno niezawodność, jak i łatwość obsługi. Drobne ulepszenia mechaniczne mogą mieć znaczący wpływ na ogólną wydajność systemu.
Połączenie srebrnego materiału stykowego i precyzyjnego kąta indeksowania 90° umożliwia:Dwukierunkowy przełącznik kluczykowyaby osiągnąć stabilne zachowanie przełączania przy jednoczesnym zachowaniu wyraźnych wrażeń operacyjnych. YIJIA Industrial Electrical Co., Ltd. w dalszym ciągu koncentruje się na przemysłowych komponentach sterowania, w tym przełącznikach kluczykowych, przełącznikach przyciskowych, przekaźnikach, stycznikach i urządzeniach sygnalizacyjnych, zwracając uwagę na wymagania zastosowań praktycznych.
Zrozumienie, w jaki sposób materiały stykowe i kąty mechaniczne wpływają na trwałość, pomaga inżynierom podejmować lepsze decyzje podczas projektowania systemów sterowania. Niezawodny dwukierunkowy przełącznik kluczykowy to nie tylko kwestia zewnętrznego działania klawisza, ale także wewnętrznej struktury, która gwarantuje, że każde działanie przełączające pozostanie dokładne w czasie.
