Yijia Industrial Electrical Co., Ltd.produkujeKwadratowy przełącznik przyciskowy Jednobiegunowy podwójny rzut, element przełączający do montażu na panelu 16 mm, opracowany dla systemów automatyki przemysłowej, szaf elektrycznych i interfejsów sterowania maszynami. Łącząc elastyczność styków SPDT, styki ze stopu srebra i trwałą konstrukcję mechaniczną, ten przełącznik przyciskowy zapewnia niezawodne ręczne sterowanie sygnałem dla producentów sprzętu wymagających kompaktowej instalacji i stabilnej pracy.
Przemysłowy sprzęt sterujący coraz częściej wymaga mniejszych interfejsów operatora przy jednoczesnym zachowaniu niezawodnej wydajności przełączania. TheKwadratowy przełącznik przyciskowy Jednobiegunowy podwójny rzutjest przeznaczony do zastosowań, w których ważnymi czynnikami są przestrzeń panelu, elastyczność obwodu i długoterminowa stabilność działania.
W przeciwieństwie do standardowych przełączników przyciskowych ON/OFF, konfiguracja SPDT umożliwia przełączanie pomiędzy dwoma obwodami wyjściowymi za pomocą jednego wspólnego zacisku. Taka struktura daje inżynierom więcej możliwości przy projektowaniu sterowników maszyn, systemów sprzężenia zwrotnego sygnałów i interfejsów obsługi ręcznej.
Konstrukcja montażowa o średnicy 16 mm umożliwia integrację z kompaktowymi panelami sterowania, szafami PLC, sprzętem testującym i specjalistycznymi maszynami, gdzie przestrzeń instalacyjna jest ograniczona.
W przypadku producentów urządzeń przemysłowych element przełączający musi spełniać więcej niż podstawowe wymagania elektryczne. Stała jakość produkcji, stabilne możliwości dostaw i elastyczność dostosowywania są równie ważne podczas oceny dostawców.
Yijia Industrial Electrical Co., Ltd. koncentruje się na produkcji przemysłowych komponentów przełączających dla producentów automatyki, dostawców systemów elektrycznych i konstruktorów maszyn. Kontrola produkcji obejmuje dokładność obudowy, montaż styków, kontrolę elektryczną i weryfikację wydajności końcowej.
Kluczowe zalety to:
Funkcje te umożliwiają klientom integrację przełącznika z różnymi konstrukcjami sprzętu bez większych modyfikacji konstrukcyjnych.
| Parametr | Specyfikacja |
|---|---|
| Typ produktu | Kwadratowy przełącznik przyciskowy Jednobiegunowy podwójny rzut |
| Typ przełącznika | SPDT (jednobiegunowy podwójny rzut) |
| Rozmiar montażowy | 16mm |
| Konfiguracja kontaktu | 1NO1NC / 2NO2NC |
| Materiał kontaktowy | Stop srebra |
| Prąd znamionowy | Do 15A |
| Życie mechaniczne | Do 500 000 cykli |
| Życie elektryczne | Do 100 000 cykli |
| Opór kontaktowy | ≤50mΩ |
| Ocena ochrony | IP54 |
| Tryb pracy | Chwilowy / zatrzaskowy |
| Opcje diod | Czerwony, zielony, żółty, niebieski, biały |
| Żywotność diody LED | Do 50 000 godzin |
Struktura SPDT jest jednym z głównych powodów, dla których ten typ przełącznika przyciskowego jest szeroko stosowany w sterowaniu przemysłowym.
Pojedynczy wspólny zacisk można połączyć z dowolnym z dwóch zacisków wyjściowych, umożliwiając sterowanie różnymi stanami obwodu za pomocą jednego przycisku.
Typowe przykłady obejmują:
W porównaniu z podstawowymi przełącznikami jednostykowymi konstrukcje SPDT pomagają inżynierom uzyskać bardziej elastyczne układy obwodów bez dodawania dodatkowych elementów przełączających.
Materiał styku wpływa bezpośrednio na stabilność elektryczną i żywotność.
Podczas powtarzającej się operacji styki ulegają wpływom mechanicznym, przenoszeniu prądu i możliwemu wyładowaniu łukowemu. Złe materiały stykowe mogą prowadzić do zwiększonej rezystancji i niestabilnego działania przełączania.
YijiaKwadratowy przełącznik przyciskowy Jednobiegunowy podwójny rzutwykorzystuje styki ze stopu srebra, aby utrzymać niezawodną przewodność podczas powtarzających się cykli przełączania.
Dzięki rezystancji styków kontrolowanej na poziomie ≤50 mΩ przełącznik zapewnia stałą wydajność elektryczną w urządzeniach przemysłowych wymagających częstej pracy.
Nowoczesne urządzenia automatyki integrują więcej funkcji w mniejszych obszarach sterowania. Projektanci paneli często potrzebują podzespołów, które zapewnią niezawodne działanie, nie zajmując przy tym niepotrzebnej przestrzeni.
Konstrukcja montażowa o grubości 16 mm umożliwia wydajną instalację wielu przełączników w kompaktowych panelach operatorskich.
W przypadku modernizacji sprzętu lub projektów wymiany kompaktowa konstrukcja montażowa może również zmniejszyć wymagania dotyczące modyfikacji.
Przełączniki przemysłowe są często narażone na powtarzające się działania operatora, wibracje i ciągłe cykle produkcyjne.
Przełącznik przyciskowy Yijia został opracowany do zastosowań wymagających niezawodnego działania mechanicznego. W odpowiednich warunkach testowych przełącznik osiąga:
Trwałość zależy od środowiska pracy, obciążenia elektrycznego i warunków zastosowania. Właściwe dopasowanie specyfikacji pomaga zmaksymalizować żywotność i zmniejszyć częstotliwość konserwacji.

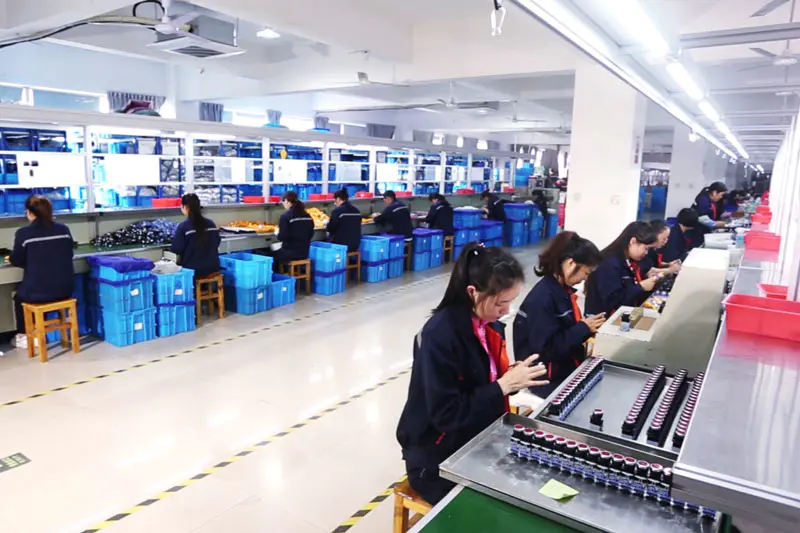

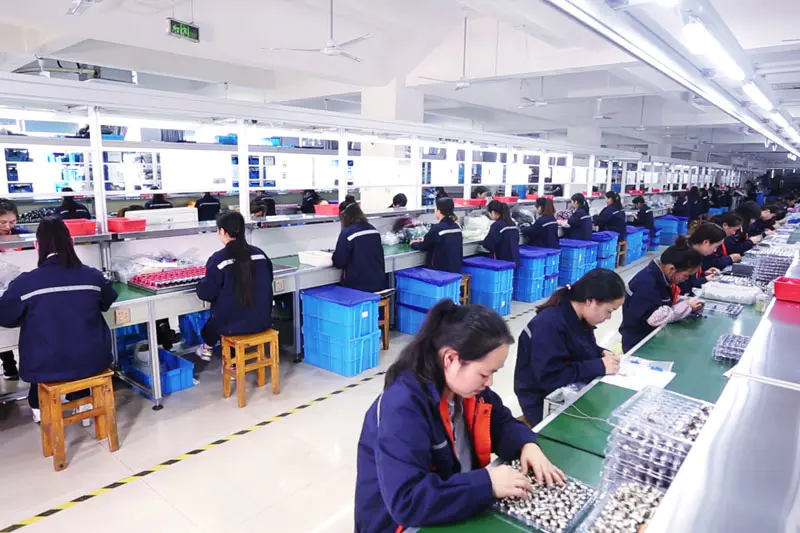

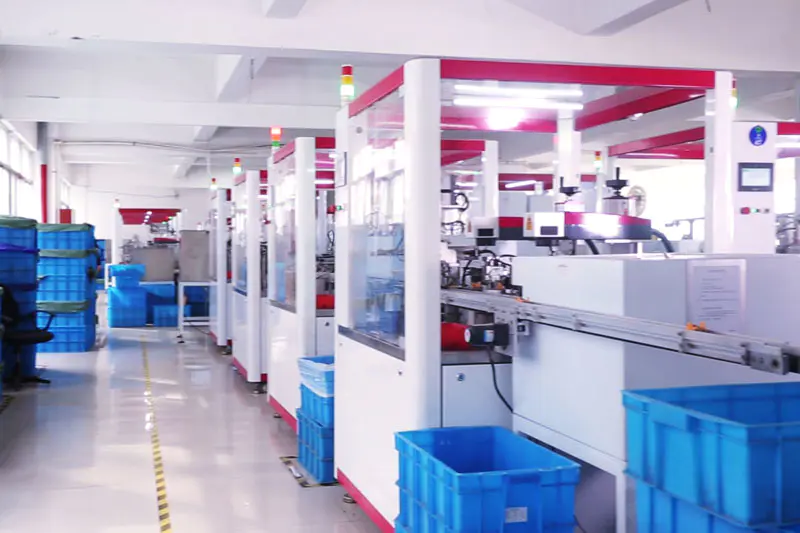

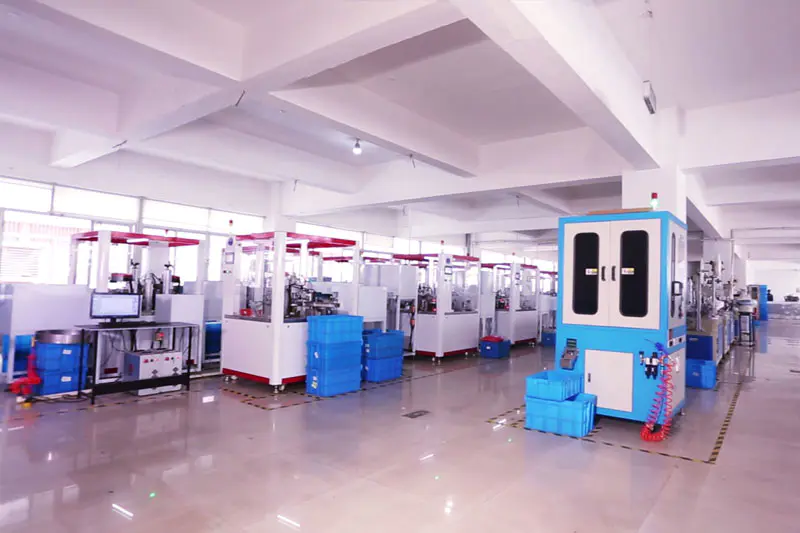

Yijia utrzymuje kontrolowane procedury produkcyjne, aby zapewnić spójność przemysłowych komponentów przełączających.
Proces produkcyjny obejmuje produkcję obudowy, montaż styków, kontrolę komponentów i końcową weryfikację wydajności.
Precyzyjne wykonanie obudowy zapewnia prawidłowe umiejscowienie podzespołów, stabilny ruch przycisków i niezawodny montaż panelu.
Kluczowe punkty kontrolne obejmują:
Wyrównanie styków bezpośrednio wpływa na niezawodność przełączania. Yijia kontroluje położenie styków, montaż zacisków i spójność połączeń elektrycznych, aby utrzymać stabilną wydajność przełączania.
Przed wysyłką produkty przechodzą kontrolę obejmującą działanie mechaniczne, parametry elektryczne i jakość wyglądu.
Yijia przestrzega praktyk zarządzania jakością ISO9001 i dostarcza produkty takie jak kwadratowy przełącznik przyciskowy jednobiegunowy, podwójny rzut, poparte certyfikatami CE, RoHS i CCC do międzynarodowych zastosowań przemysłowych.
Systemy automatyki wymagają niezawodnych interfejsów ręcznych do wykonywania poleceń operacyjnych, regulacji maszyn i procedur konserwacji.
Przełącznik przyciskowy Yijia SPDT jest powszechnie integrowany z:
Kompaktowe komponenty przełączające pomagają producentom szaf optymalizować układy wewnętrzne.
Dostępne konfiguracje 1NO1NC i 2NO2NC pozwalają inżynierom dopasować się do różnych wymagań obwodów.
Konstruktorzy maszyn często wymagają niestandardowych komponentów sterujących dla różnych konstrukcji sprzętu.
Yijia obsługuje aplikacje, w tym:
Przełącznik może także obsługiwać interfejsy sterujące stosowane w:
Przed wyborem modelu inżynierowie powinni ocenić wymagania elektryczne, warunki montażu i środowisko pracy.
Nadaje się do zastosowań wymagających jednego styku normalnie otwartego i jednego styku normalnie zamkniętego.
Nadaje się do systemów wymagających dodatkowych ścieżek przełączania i bardziej elastycznej integracji obwodów.
Różni producenci sprzętu często wymagają różnych specyfikacji przełączników. Yijia zapewnia wsparcie w zakresie dostosowywania zgodnie z wymaganiami elektrycznymi, mechanicznymi i aplikacyjnymi.
Dostępne kolory diod LED to:
Wybierając dostawcę przełączników przemysłowych, kupujący zwykle biorą pod uwagę spójność produktu, możliwości produkcyjne, elastyczność dostosowywania, dokumentację jakości i długoterminową stabilność dostaw.
Yijia dostarcza przemysłowe komponenty przełączające dla firm z branży automatyki, producentów urządzeń elektrycznych i konstruktorów sprzętu poprzez kontrolowane procesy produkcyjne i wsparcie inżynieryjne.
Jest to przełącznik przyciskowy wykorzystujący jeden wspólny zacisk z dwoma wybieralnymi ścieżkami wyjściowymi. Konstrukcja SPDT pozwala jednemu operatorowi sterować różnymi stanami obwodu.
W niektórych zastosowaniach tak. Przełącznik SPDT zapewnia dodatkową elastyczność styków, umożliwiając inżynierom stosowanie obwodów normalnie otwartych lub normalnie zamkniętych, w zależności od wymagań systemu.
Przełącznik przyciskowy 16 mm zapewnia niezawodne sterowanie ręczne, jednocześnie zmniejszając przestrzeń montażową panelu, dzięki czemu nadaje się do kompaktowych urządzeń przemysłowych.
Styki ze stopu srebra zapewniają dobrą przewodność i lepszą odporność na powtarzające się zużycie przełączające, pomagając utrzymać stabilną wydajność elektryczną.
Zalecane informacje obejmują:
Yijia Industrial Electrical Co., Ltd. produkuje przemysłowe komponenty przełączające dla producentów sprzętu automatyki, dostawców systemów elektrycznych i konstruktorów maszyn.
TheKwadratowy przełącznik przyciskowy Jednobiegunowy podwójny rzutłączy w sobie kompaktową instalację 16 mm, elastyczne przełączanie SPDT, technologię styków ze stopu srebra i możliwość dostosowywania OEM.
Dzięki kontrolowanym procedurom produkcyjnym, systemom kontroli jakości i wsparciu inżynieryjnemu Yijia zapewnia niezawodne rozwiązania przełączające do zastosowań w sterowaniu przemysłowym na całym świecie.
