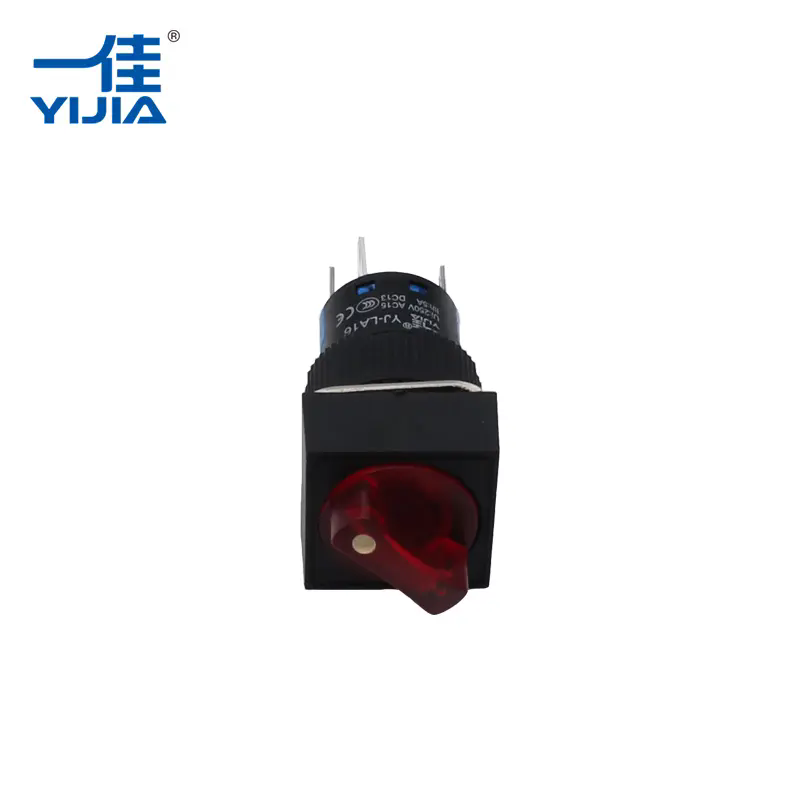

Przełączniki selekcyjnesą istotnym elementem przemysłowych systemów sterowania. Jako trwałe interfejsy mechaniczne do wyboru obwodów, przełączania trybów i sterowania operacyjnego, odgrywają kluczową rolę w środowiskach wymagających najwyższej niezawodności i precyzji.Yijia, posiadający 20-letnie doświadczenie inżynieryjne w produkcji przycisków i przełączników, wyjaśnia scenariusze ich zastosowań.
Aktywator: Krótki uchwyt, długi uchwyt, uruchamiany kluczem, podświetlany/niepodświetlany
Materiał styku: stop srebra (niska rezystancja, wysoka przewodność)
Obudowa: tworzywo konstrukcyjne (ognioodporność UL94 V-0) i zaciski mosiężne (odporne na korozję)
Parametry elektryczne: 10 A/250 V AC, 5 A/30 V DC
Żywotność mechaniczna: ≥100 000 cykli
Stopień ochrony IP: IP65 (odporny na kurz i wodę)
1. Panele sterujące automatyki przemysłowej
Funkcja: Wybór trybu (automatyczny/ręczny/reset) dla sterowników PLC, rozruszników silników i systemów przenośników.
Na przykład: przełączanie linii produkcyjnej pomiędzy trybami „duża prędkość”, „konserwacja” i „zatrzymanie awaryjne”. Zalecany typ: trójpozycyjny przełącznik kluczykowy 30 mm (zapobiegający nieautoryzowanemu dostępowi).
2. Obsługa i bezpieczeństwo maszyn
Funkcja: Kontrola stanu sprzętu (włączanie/wyłączanie/jog) dla obrabiarek CNC, pomp i sprężarek.
Na przykład: wybór „do przodu”, „do tyłu” lub „neutralny” w przypadku ciężkiego sprzętu wiertniczego.
Zalecany typ: podświetlany przełącznik z długim uchwytem 22 mm (wyraźnie widoczny nawet w słabo oświetlonych miejscach).
3. System zarządzania energią
Funkcja: Prowadzenie obwodów w jednostkach dystrybucji energii, generatorach i falownikach fotowoltaicznych.
Na przykład: przełączanie obciążeń pomiędzy źródłami zasilania „siecią”, „generatorem” i „akumulatorem”.
Zalecany typ: trzypozycyjnyprzełącznik wyboruze srebrnymi stykami (minimalizuje wyładowania łukowe pod wysokim prądem).
4. Systemy transportowe i sygnalizacyjne
Funkcja: Przełączanie ścieżki sygnału w sygnalizacjach kolejowych, sygnalizacji świetlnej i sterowaniu lotnictwem.
Na przykład: Wybranie opcji „główne”, „wtórne” lub „wyłączone” na zwrotnicach torów kolejowych.
Zalecany typ: dotykowy przełącznik sprzężenia zwrotnego o stopniu ochrony IP67 (niezawodne działanie nawet przy niesprzyjającej pogodzie).
| Rozmiar otworu montażowego | Długość siłownika | Pozycje | Konfiguracja kontaktu |
| 16mm | 15 mm | 2-poz | 1NO/1NC |
| 22mm | 25mm | 2/3-poz | 2NO/2NC |
| 30mm | 40mm | 3-poz | 3NO/3NC |
P: Jakie są główne różnice między przełącznikami dwupozycyjnymi i trójpozycyjnymi?
Odp.: Przełącznik dwupozycyjny przełącza na zmianę dwa obwody (np. wł./wył.), natomiast przełącznik trójpozycyjny dodaje stan neutralny lub alternatywny (np. auto/wył./ręczny). Ten ostatni umożliwia sterowanie wielotrybowe, co ma kluczowe znaczenie w przypadku skomplikowanych maszyn.
P: W jaki sposób przełączniki wyboru są wykorzystywane w środowiskach niebezpiecznych?
Odp.: W środowiskach zagrożonych wybuchem lub zapylonych (np. zakłady chemiczne) obsługiwane kluczem lub uszczelnione przełączniki IP68 zapobiegają przypadkowemu włączeniu. Służą do izolowania sprzętu podczas konserwacji bez odłączania zasilania całego systemu.
P: W jaki sposób używane są przełączniki wyboru w porównaniu z przyciskami?
A:Przełączniki selekcyjneutrzymują swój stan (np. pozostają w pozycji „włączony”) i idealnie nadają się do wyboru trybu. Przyciski są chwilowe (np. przycisk „start” uruchamia pojedynczą akcję). Przełączniki wyboru służą do dokonywania ustawień stałych, a przyciski do natychmiastowych poleceń.
