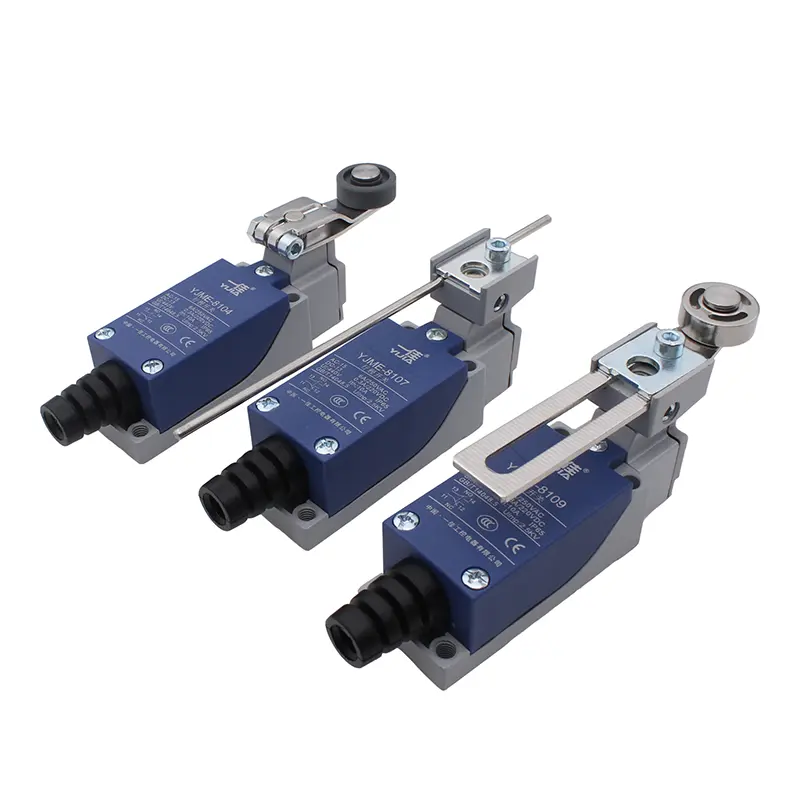

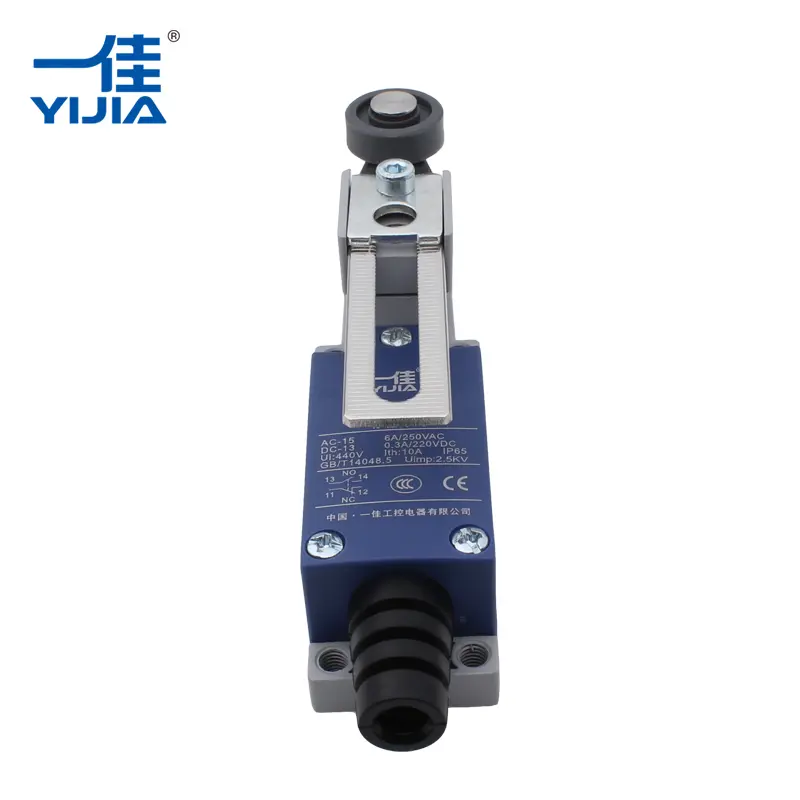

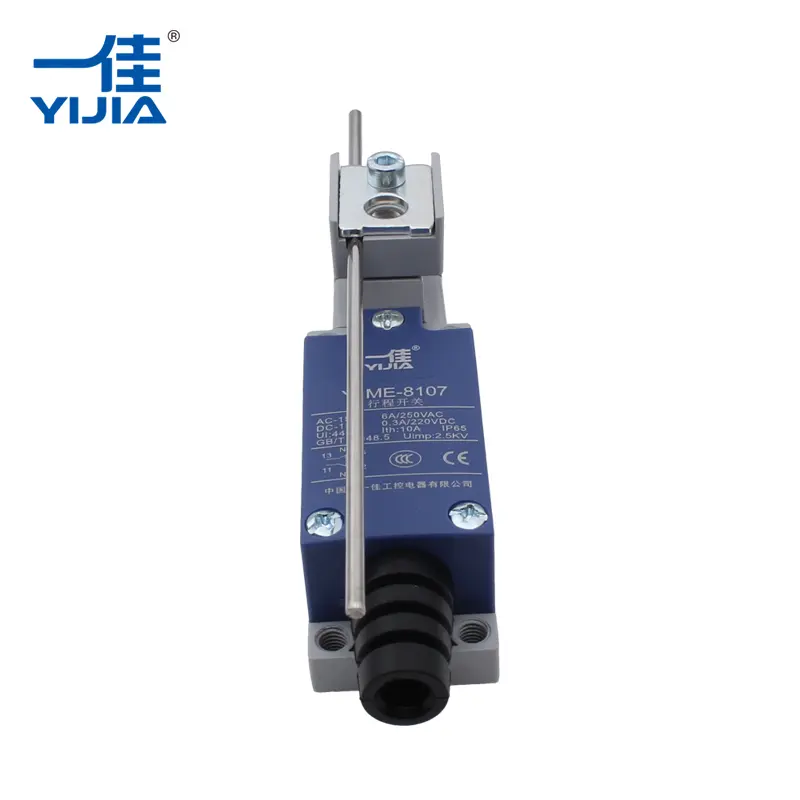

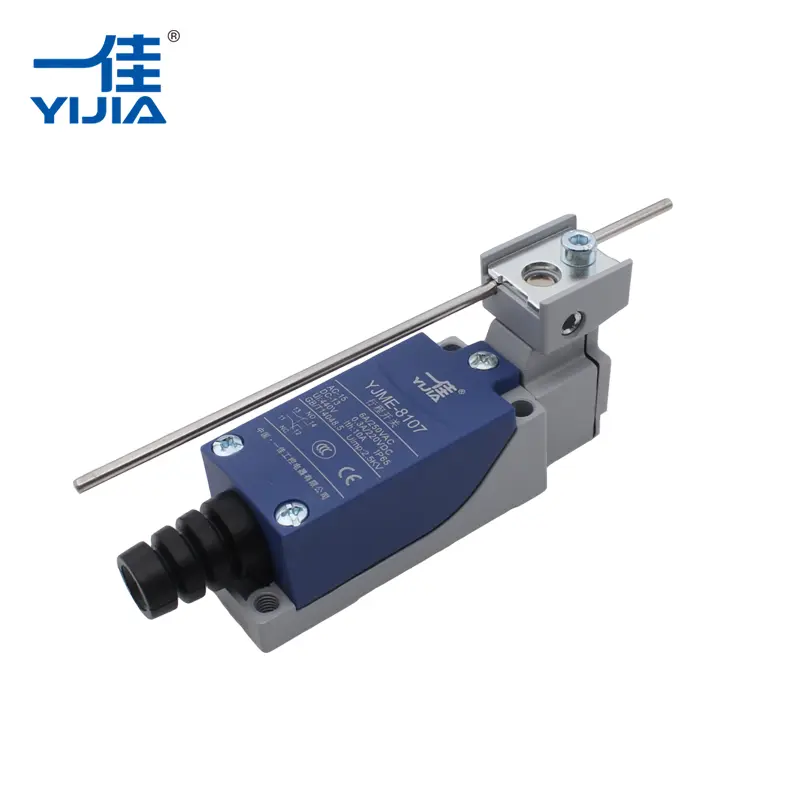

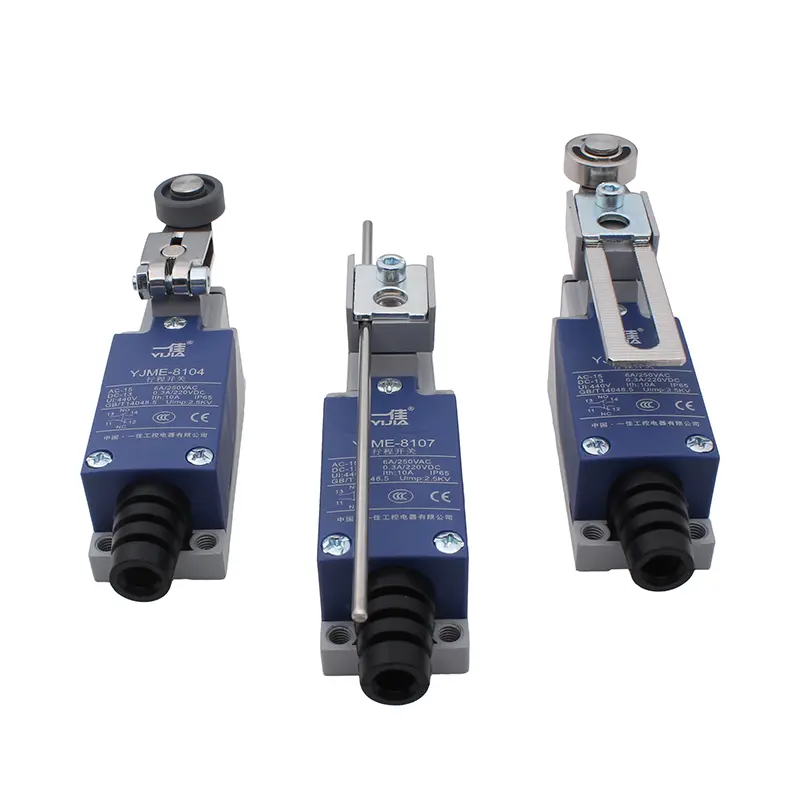

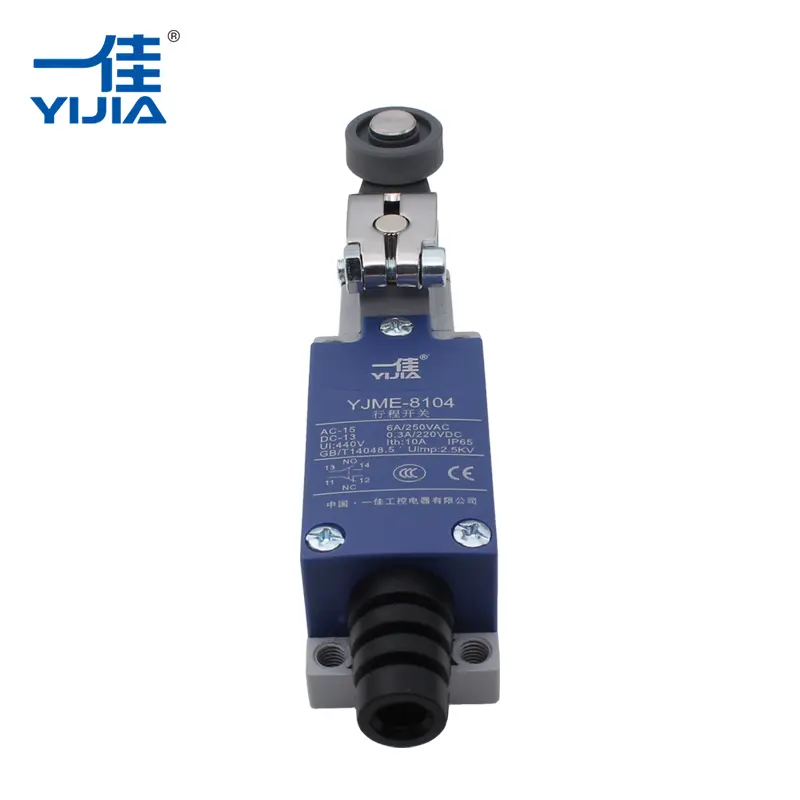

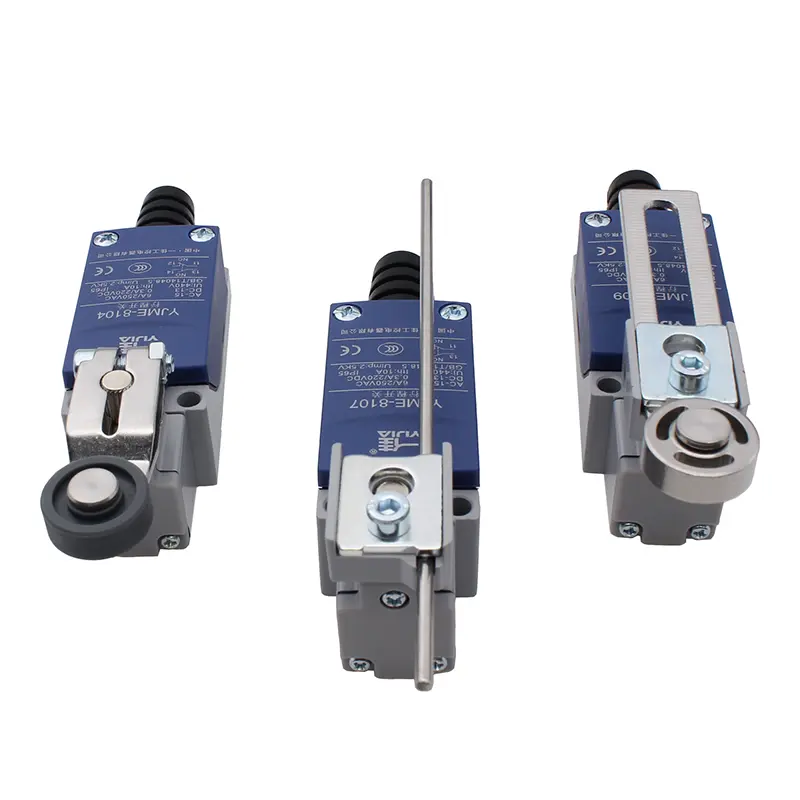

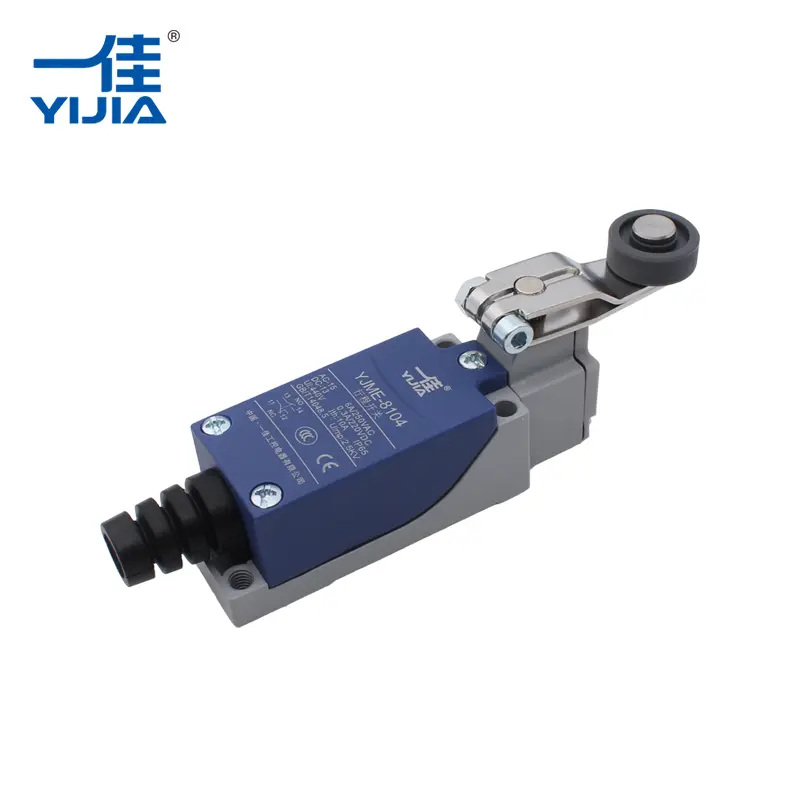

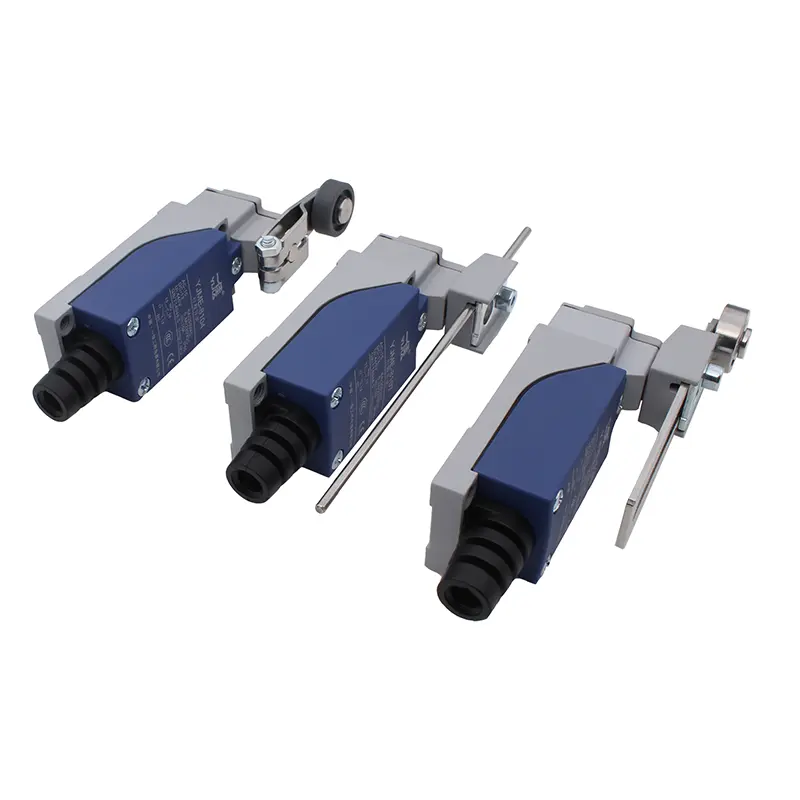

Obrotowy wyłącznik krańcowy

Obrotowy wyłącznik krańcowy Yijia przekształca ruch mechaniczny na sygnały elektryczne, działając jako interfejs sterujący pomiędzy ruchomymi częściami a układami elektrycznymi. Integrując ten przełącznik ze swoim sprzętem, można uzyskać dokładne ograniczenie ruchu i powtarzalne pozycjonowanie bez skomplikowanej logiki sterowania.

Jest powszechnie stosowany w systemach, w których granice obrotu lub ograniczenia ruchu muszą być jasno określone i niezawodnie utrzymywane.

Podstawowe funkcje

Konwersja ruchu na sygnał

Przekłada mechaniczne przemieszczenie obrotowe na stabilne elektryczne sygnały wyjściowe.

Regulowane ustawienie limitu

Umożliwia elastyczną konfigurację kątów obrotu w celu dopasowania do różnych wymagań aplikacji.

Kontrola sprzężenia zwrotnego pozycji

Zapewnia informacje zwrotne w czasie rzeczywistym, aby zapewnić działanie sprzętu w określonych granicach.

Ochrona bezpieczeństwa

Zapobiega nadmiernemu skokowi lub przekroczeniu mechanicznemu, zmniejszając zużycie sprzętu i ryzyko operacyjne.

Typowe zastosowania

Automatyka przemysłowa

Stosowany w zautomatyzowanych maszynach i liniach produkcyjnych do koordynowania ruchów wieloosiowych.

Dźwigi i podnośniki

Kontroluje wysokość podnoszenia i zapobiega nadmiernemu wydłużeniu podczas pracy.

Systemy wind

Pomaga w procesach pozycjonowania podłogi i kontroli drzwi.

Robotyka

Zapewnia precyzyjne sprzężenie zwrotne dotyczące obrotu ramion i stawów robota.

Budownictwo i produkcja

Yijia, jako profesjonalna fabryka i dostawca w Chinach, obsługuje zaawansowane obiekty, w tym produkcję form, formowanie wtryskowe, tłoczenie i zautomatyzowane linie montażowe. Każdy obrotowy wyłącznik krańcowy jest produkowany w ramach kontrolowanych procesów w celu utrzymania stałej wydajności.

Obudowa łączy w sobie konstrukcyjne tworzywa sztuczne i stop cynku, zapewniając stabilność konstrukcyjną nawet w wymagających środowiskach przemysłowych. Wewnętrzna konstrukcja koncentruje się na trwałości i niezawodnej wydajności przełączania w długim okresie użytkowania.

Kluczowe parametry wydajności

Materiał styków: Wysokiej jakości styki ze stopu srebra.

Obciążalność prądowa: do 10A.

Rezystancja styku: ≤50mΩ.

Żywotność mechaniczna: ponad 10 000 000 cykli.

Żywotność elektryczna: 500 000 cykli.

Konfiguracja styków: 1NO1NC (jeden normalnie otwarty, jeden normalnie zamknięty).

Stopień ochrony: IP65.

Certyfikaty produktu: CCC, CE, RoHS.

Funkcje projektowe

• Solidna konstrukcja obudowy

Połączenie trwałych materiałów plastikowych i metalowych zapewniających wytrzymałość mechaniczną.

• Zaciski zabezpieczone przed kurzem

Izolowane zaciski przewodów pomagają zapobiegać zanieczyszczeniom, korozji i uszkodzeniom przewodów.

• stabilny mechanizm przełączający

Zaprojektowany do wielokrotnego uruchamiania przy stałej wydajności elektrycznej.

• Możliwość dostosowania do trudnych warunków

Nadaje się do zastosowań przemysłowych, w których występują wibracje, kurz i praca ciągła.

Cechy i zalety produktu

1. Solidny i trwały: wykonany z obudowy z tworzywa sztucznego i stopu cynku, łączący lekką konstrukcję z wyjątkową wytrzymałością.
2. Wysoka obciążalność: Charakteryzuje się wysoką obciążalnością prądową 10A, spełniającą wymagania różnych obciążeń przemysłowych.
3. Transmisja o niskiej impedancji: Styki ze stopu srebra zapewniają wyjątkowo niską rezystancję styku i wysoce wydajną transmisję sygnału.
4. Niezawodność długoterminowa: żywotność mechaniczna wynosząca dziesiątki milionów cykli, co zmniejsza częstotliwość konserwacji i wymiany.
5. Możliwość dostosowania do środowiska: charakteryzuje się pyłoszczelną i izolowaną konstrukcją, zapewniając stabilną pracę nawet w złożonych środowiskach przemysłowych.
6. Natychmiastowa dostępność: Obrotowe wyłączniki krańcowe są przechowywane w magazynie i gotowe do natychmiastowej wysyłki.

Funkcje i zalety

● Korpus z tworzyw konstrukcyjnych i stopu cynku

● Terminal izolowany pyłoszczelnie

● Wysoka wydajność prądowa 10A

● Struktura styków 1NO1NC

● Wysokiej jakości styk ze stopu srebra

● Niższa rezystancja styku ≤50mΩ

● Trwałość mechaniczna 10 000 000 cykli

● Żywotność elektryczna 500 000 cykli

● Stopień ochrony IP65

● CCC,CE

● Dyrektywa RoHS

● Najlepsza cena i wysoka wydajność

● Wyłącznik krańcowy w magazynie

Jak wybrać odpowiedni rodzaj przycisku metalowego

Proszę odpowiedzieć na poniższe pytanie i przesłać je do nas, wybierzemy dla Ciebie odpowiedni typ.

Pytanie i przykład

①　Wymiary przycisku do zainstalowania: 16mm.

②　Prąd obciążenia, który musisz kontrolować: 5A.

③　rodzaj części głowicy: głowica płaska bez światła.

④　wybierz strukturę styków: 1NO

⑤　Tryb pracy: chwilowy

⑥　Napięcie i kolor diody LED (w razie potrzeby dioda LED): DC 24V ZIELONY.

⑦　wybierz materiał powłoki: stal nierdzewna lub chrom pokryty mosiądzem.

⑧　Specjalne życzenie: wodoodporny, niestandardowy symbol, potrzebne gniazdo...
